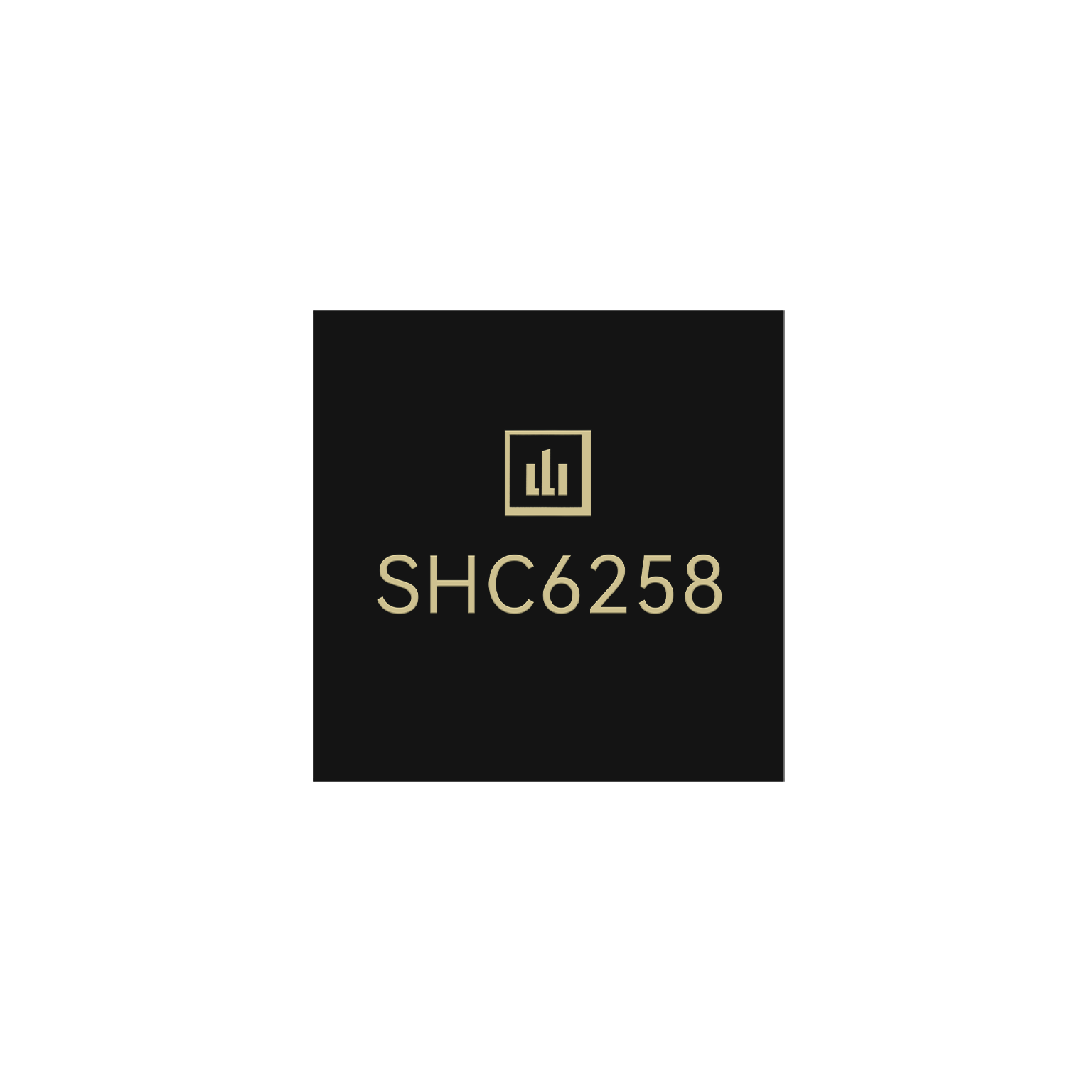

SHC6258 - 24位，16通道高集成度AFE
SHC6258是一款低功耗、低噪聲、高集成度的完整模擬前端，內部包含16通道模擬開關、低噪聲PGA、低溫漂基準源、高匹配度IDAC及高精密24位?-Δ型ADC。
? 智能溫度變送器
? 智能壓力變送器
? 智能流量變送器
? 智能分析儀
? PLC/DCS
? 智能溫度變送器
? 智能壓力變送器
? 智能流量變送器
? 智能分析儀
? PLC/DCS
申請樣品
特點
? 有效分辨率：23.5 bits
? 通道數：16個單端/8對差分
? 輸出速率：高達16kSPS
? 線性度：<7ppm
? 連續轉換功率：2mW
? 高集成度：
? 集成內部基準：溫漂10ppm/℃（Maximum）
? 可編程差分放大器（集成高阻抗PGA）：0.02%初始精度
? 集成2路高匹配度IDAC
? 集成Bias電壓和斷線檢測
? 集成內部溫度傳感器
? 支持50/60Hz工頻抑制
? 單周期建立及自動通道掃描
? 支持SPI CRC校驗
? 數字供電：2.7 V ~ 5.25 V
? 模擬供電：單極性（2.7 V ~ 5.25 V）& 雙極性（±2.5 V）
? 封裝：5.00 mm × 5.00 mm QFN（32 pin）
? 工作溫度范圍：–40°C 至 +125°C
完整型號 | 封裝 | 兼容型號 | 包裝 | 溫度范圍 | 濕敏等級MSL | RoHS（Pb Free） |
SHC6258RTTIR | QFN-32 | AD7124 | 2000 | -40 to 125°C | Level 2 | Yes |
SHC6258RTTIT | QFN-32 | AD7124 | 300 | -40 to 125°C | Level 2 | Yes |
應用
? 智能溫度變送器
? 智能壓力變送器
? 智能流量變送器
? 智能分析儀
? PLC/DCS
